در حقیقت وقتی سخن از سوله به میان می آید همه ی توجه ها عمدتا به مراحل ساخت و اجرای آن معطوف می شود در حالیکه قبل از اینها طراحی سوله است که توسط مهندسین و متخصصین انجام می گیرد تا سوله به مرحله ی ساخت و اجرا برسد و مانند هر سازه دیگری مراحل طراحی و ساخت و اجرا را طی می کند.

طراحی سوله چگونه انجام می شود؟

باید گفت که جدای  آنکه سازه چیست و چه کاربری دارد، طراحی سازه به طور معمول مقدم بر ساخت و اجرا می باشد.

اصول حاکم بر طراحی سازه های ساختمانی بطور کلی یکسان و ثابت است و سازندگان در این موارد، می بایست از آئین نامه های رسمی  و مصوب سازمان نظام مهندسی پیروی کنند که اصول از پیش تعیین شده و اعلام شده اند. طبیعی است عدم رعایت این اصول در امر ساخت و ساز و قبل از اینها در مرحله ی طراحی ، منجر به ایجاد یک سازه غیر استاندارد خواهد شد که هرگز مجوزهای لازم را دریافت نخواهد نمود.

به طور مثال فونداسیون از یک تعریف مشخص دارد و  از استانداردهای ثابت تبعیت می کند که کلیات آن برای ساختمان و سوله یکسان است و فقط در جزئیات است که باید تفاوت هایی را مد نظر گرفت و با دقت هر چه تمام تر آن جزئیات را در طراحی و ساخت پیاده کرد.

حال، با توجه به ماهیت خاص سوله صنعتی به عنوان یک سازه بزرگ مقیاس، نکات تکمیلی متعددی مختص این سازه مهم و کاربردی  وجود دارد که در طراحی سوله به صورت حرفه ای، بایستی مورد توجه قرار گیرد.

در طراحی سوله نکته ای که اهمیت دارد، میزان بارهای وارده بر ساختمان اسکلت فلزی شامل بار باد و برف، بارهای ناشی از زلزله، بار جرثقیل و بار مرده و دیگر بارها می باشد که وابسته به محیط اجرای پروژه با در نظر گرفتن مشخصه های خاصی محاسبه می شود.

همچنین لازم بع ذکر است که برای طراحی سوله اینکه ستون ها و فونداسیون طراحی شده کجا قرار بگیرند، مهم است.  و نکات دیگری هم نیز مانند تعداد دهانه ها و قاب ها و همچنین زمین احداث پروژه، باید بررسی شود.

کاربرد سوله چیست؟

سوله به سازه هایی فلزی گفته می شود که برای ساخت و ایجاد سالن های ورزشی و یا صنعتی ساخته می شوند. این دسته از سازه های فولادی پیش ساخته را می توان محبوب ترین و پرکاربردترین سازه های فلزی برشمرد. در طراحی این سازه ها تمرکز طراح به ایجاد محیطی بدون ستون میانی است. پوشش سقف سوله ها نیز به شکل شیب دار ایجاد می شود. تقریباً سوله در 90 درصد از صنایع روز دنیا، همچون انبارها، ورزشگاه های و سالن های دام و طیور، کاربرد دارد.  در ساخت سوله از سازه هایی با سطح مقطع متغیر استفاده می شود. ابعاد و وزن هر یک از این مقاطع در تناسب با کاربری واحد های صنعتی تعیین می شود.  همچنین طراحی آن بر اساس آیین های مختلف صورت گرفته و انجام محاسبات آن نیز از طریق نرم افزارهایی همچون AUTOCAD و SAP و ETABS انجام می شود.

طراحی سوله حرفه ای

بیشترین توجه در زمینه ساخت سوله عمدتاً به مراحل ساخت و نهایتاً اجرا معطوف می شود و این دو مرحله، بیشتر دیده می شوند، اما واقعیت آن است که در پس هر سوله استاندارد که ساخته می شود، یک تیم قوی طراحی سوله متشکل از مهندسین طراح سوله با تجربه حضور دارند که کلیه موارد فنی و الزامات آئین نامه ای را با دقت کنترل می کنند.

در دهه های پیش، این کار عمدتاً به صورت دستی و با کمک کاغذ و قلم صورت می گرفت. با گذشت زمان و با پیشرفت های صنعتی که در حوزه های CAD / CAM (طراحی و ساخت با کمک کامپیوتر) پدید آمد، امروزه شاهد آن هستیم که طراحی صفر تا صد یک سوله از سوی شرکت های معتبر سوله سازی در محیط های نرم افزاری کاملاً توسعه یافته و پیشرفته صورت می پذیرد که دقت بسیار بالایی دارند و کلیه خطاهای متداول در طراحی دستی را بطور کامل حذف نموده اند.

این سازه نیز مانند سایر سازه های فلزی، دارای محدودیت های مختلفی است. این محدودیت ها که با عنوان اصول و قواعد شناخته می شوند، در چند دسته کلی بررسی می گردند. توجه و پیاده سازی صحیح این قواعد کمک می کند تا طراحی این سازه به شکل صحیح و با قیمت مناسب صورت بگیرد. در بررسی قواعد مهم در طراحی این سازه می توان به موارد زیر اشاره نمود.

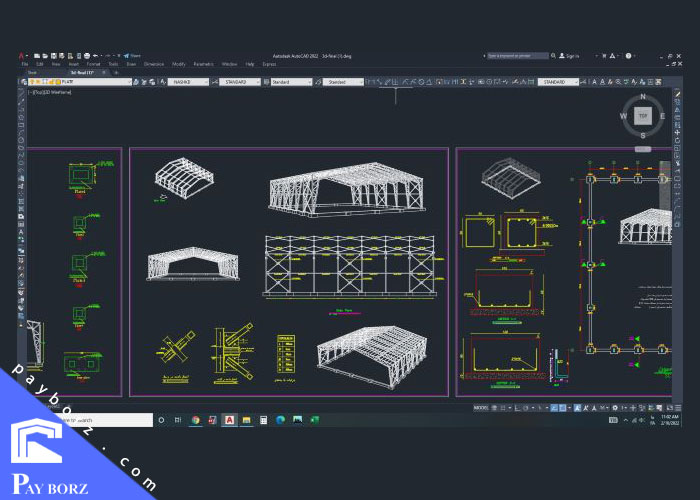

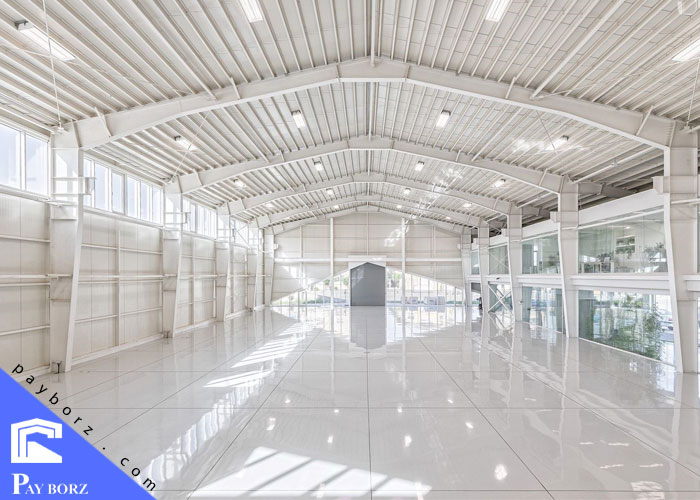

طراحی سوله
طراحی سوله با نرم افزار cad



تعیین و بررسی میزان بارهای وارد بر سوله

در قدم بعد طراحان بناباما میزان بار مرده، زنده و بارهای جانبی سوله را بررسی می کنند. منظور از بار وارد به سازه بارهایی ست که توسط عوامل طبیعی به سازه سوله وارد می شود. بار برف، باران و بارهای جانبی اعم از باد و زلزله، از جمله اصلی ترین بارهای وارده به سازه هستند که در طراحی و تحلیل این سازه مورد توجه قرار می گیرند. عموماً این بارها در تناسب با اقلیم هر شهر و آب و هوای منطقه ای تعیین می شود. از آنجایی که در عموم سوله های صنعتی از یک جرثقیل سقفی نیز استفاده می شود، بار و وزن این تجهیزات نیز به سازه صنعتی سوله اعمال می شود.

ترسیم نقشه جزئیات و اجزای سوله

در مرحله بعد محل احداث و نوع خاک آن بررسی می شود. دهانه و طول سوله، ارتفاع جانبی دیوارهای سوله، تعداد قاب ها و طول هر یک از آن ها، میزان درز انقطاع، میزان شیب سقف سوله، نوع پوشش سقف و دیوار در این مرحله از کار مشخص می شوند. به طور معمول طول سازه سوله در حدود 90 متر در نظر گرفته می شود. از آنجایی که افزایش طول سوله موجب افزایش تاثیر نوسان های دمایی می شود، طراحان در هنگام افزایش طول سوله، تاثیرات دما در استحکام سوله را نیز در نظر می گیرند.

عرض سوله نیز دارای استاندارد های مخصوص به خود است. به طور کلی عرض سوله ها در حدود 20 الی 35 متر در نظر گرفته می شود. میزان عرض سوله در مصرف آهن و فولاد سازه تأثیر بسزایی می گذارد. ارتفاع سوله نیز به همین میزان در هزینه و آهن مصرفی موثر است. در تعیین ارتفاع سوله ابتدا کاربری سوله در نظر گرفته می شود. سپس در تناسب با عرض سوله و شیب سقف، ارتفاع کلی سوله تعیین می گردد.

حداقل ارتفاعی که برای احداث سوله در نظر گرفته می شود، 4 متر و حداکثر آن 20 متر است. همچنین در این مرحله، نقشه های اجرایی سوله توسط طراحان بناباما تهیه می شوند و در زمان اجرا در اختیار کارفرما قرار می گیرند. این نقشه های شامل اسکلت کلی سوله، تیرهای حمل کننده جرثقیل سوله (در طراحی سوله صنعتی)، پرلین ها، میل مهار، ضخامت ورق ها، ابعاد ستون ها و ابعاد فونداسیون می شوند.

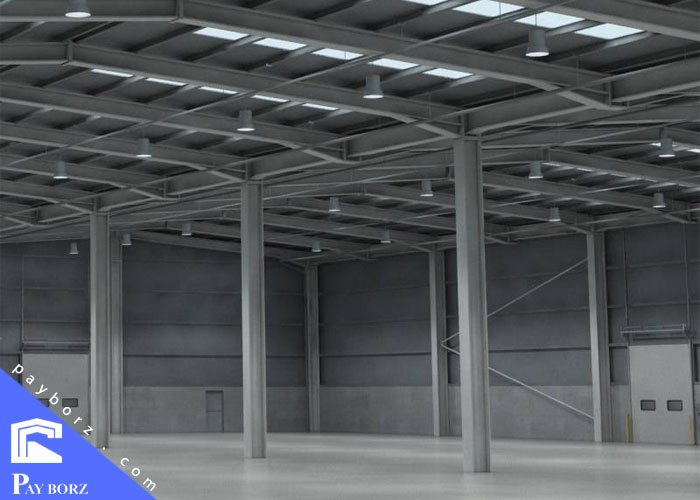

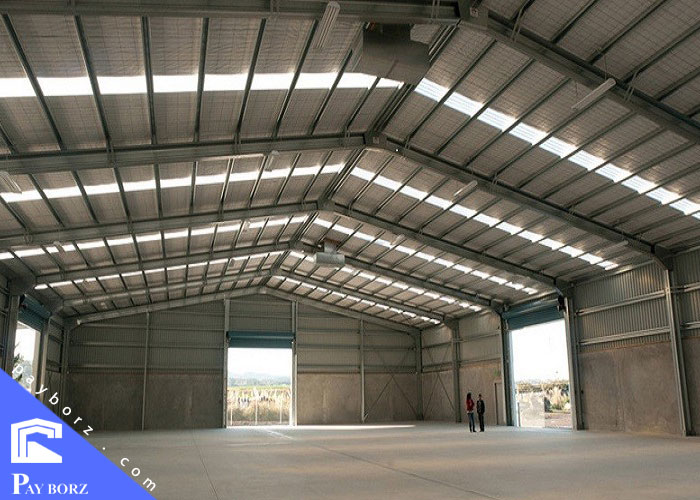

طراحی سوله صنعتی
طراحی سوله صنعتی



مراحل بعد از طراحی سوله

اولین مرحله که  طراحی سوله بود و نکات لازم اعم از ابعاد برداری مساحت زمین،  در نظر گرفتن کاربری مورد نظر، توجه به ارتفاع مورد نیاز و طراحی جرثقیل سقفی (در صورت نیاز) و  ارتفاع ستون های سوله بودند که به انها اشاره شد.

پپس از آن در طراحی سوله با در نظر گرفتن محل اجرا ، میزان بار برف و زلزله و میزان شدت وزش باد منطقه برابر با نشریه ها و آئین نامه های نظام مهندسی کشور در طراحی لحاظ گردیده و ابعاد سازه شامل ضخامت ها ، طول و ارتفاع و زاویه برش های سازه و ابعاد و اندازه متریال فنداسیون مشخص می گردد.

اجرای فنداسیون سوله

در این بخش علی رقم اینکه اجرای فنداسیون سوله ساده به نظر میرسد ولی جزء مهمترین بخش محسوب می شود چرا که تمامی نیروهای بار باد ، زلزله و برف هر منطقه توسط فنداسیون به زمین منتقل می گردد. از جمله مسائل حساس اجرای فنداسیون سوله آکس بندی صحیح گونیا بودن آن و علی الخصوص خط تراز آن است که در سازه هایی که دارای جرثقیل سقفی می باشد بسیار پر اهمیت و تعیین کننده می باشد.

مونتاژ سوله

در این مرحله پیمانکاران و متخصصین  ، مطابق با نقشه های طراحی شده ، ابعاد و ضخامت های تعیین شده را کنترل نهائی کرده و اقدام به برش ابعاد و ورق آلات و اتصالات آن می کنند. سپس توسط گروه مونتاژ، برش های نهائی و سوراخ کاری و قطعه گذاری شده و آماده جوش کاری می گردد.

سوله سازی و جوش کاری

در این مرحله با در نظر گرفتن طول، عمق و ضخامت جوش طراحی شده و استاندارد های موجود قطعات تمیز کاری شده و توسط پرسنل متخصص جوشکاری می شود. سپس با استفاده از ماشین آلات جوشکاری که معمولا جوش co2 و زیر پودری به کار گرفته می شود و  تکمیل و آماده رنگ آمیزی میگردد.

رنگ آمیزی سوله

در این مرحله قطعات سوله اسپاتر برداری و با توجه به در نظر گرفتن محل و اقلیم اجرای سوله ، کاربری آن و رنگ مورد نیاز سازه، قطعات بعضا به کارگاه سند بلاست منتقل گردیده و لایه های چربی ، اکسیده و .. برداشته شده سپس قطعات در لایه های مورد نیاز توسط دستگاه های مخصوص رنگ آمیزی شده و پس از تثبیت رنگ آماده حمل  و انتقال به محل اجرا میگردند.

نصب سوله

در این مرحله با توجه به اینکه نصب سوله از مسائل پر خطر و حساس محسوب می دشود با استفاده از پرسنل مجرب قطعات فرم سوله با اتصالات پیچ و مهره ای روی زمین به روی یکدیگر نصب شده و پس از نصب ستون ها روی base plate و اتصالات آن ، تنظیم دهانه ها و ابعاد فرم گذاری صورت گرفته و اتصالات باد بندی نصب می شود.

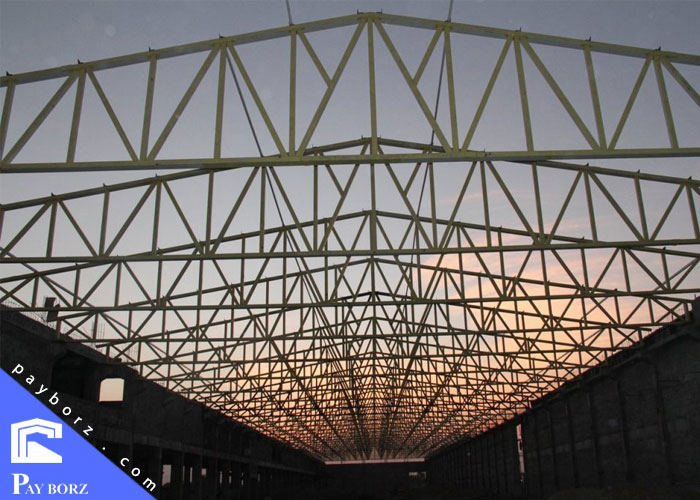

طراحی سوله خرپایی
طراحی سوله خرپایی



انواع سوله

سوله سبک خرپایی :

می توان گفت که بیشترین روش سوله سازی در اروپا و کشور هایی با تکنولوژی روز همین سوله های سبک هستند. این سوله ها به روش خرپا ساخته میشوند و مزایای زیادی نسبت به سایر روش ها دارند.

سوله سازی به روش تیر ورقی :

سوله های تیر ورقی قدیمی ترین سازه های سوله ای هستند که در ایران هم بسیار زیاد هستند، و تا به امروز قطعا تعدادی از این سوله ها را از نزدیک دیده اید. متریال مصرفی در سوله تیرو ورقی ، ورق سیاه به ضخامت های مختلف میباشد.

در این نوع سوله ها به دلیل قدیمی بودن این تکنیک از فولاد بسیار زیادی به صورت غیر اصولی استفاده میشود که بتواند بار های وارده به سازه را تحمل کند و به مقاومت لازم برسند، در این سازه ها هر چقدر که دهانه بزرگتر میشود وزن سازه بسیار بالا می رود .

سوله های یو بی ام:

سوله های یو بی ام هم یکی دیگر از انواع  سوله  می باشند. در این روش بجای استفاده از فولاد، از ورق های گالوانیزه استفاده می شود، به این حالت که ابتدا این ورق ها با دستگاه های نورد ، خمیده می شوند و سپس به استفاده از از دستگاه هایی از جمله سیمر به هم دوخته می شوند.
