هماهنگی طراحی نما با سازه و تأسیسات؛ تعامل بین تیم‌های طراحی

مقدمه: چرا بیشترین خطاها دقیقاً در نما اتفاق می‌افتد؟

در بسیاری از پروژه‌ها، نما زیباترین بخش طراحی است. هماهنگی طراحی نما با سازه و تأسیسات
اما در عین حال پرخطاترین، پرهزینه‌ترین و چالش‌برانگیزترین بخش اجرا نیز محسوب می‌شود.

دلیل اصلی؟

طراحی نما بدون هماهنگی واقعی با سازه و تأسیسات

نما جایی است که:

• معماری به سازه می‌رسد

• تأسیسات از داخل به بیرون نزدیک می‌شوند

• جزئیات اجرایی به اوج پیچیدگی می‌رسند

نما؛ نقطه تلاقی سه سیستم اصلی ساختمان

نمای ساختمان تنها یک پوسته نیست؛ بلکه محل تداخل این سه سیستم است:

1. معماری (فرم، زیبایی، هویت)

2. سازه (باربری، اتصال، ایمنی)

3. تأسیسات (تهویه، لوله‌کشی، برق، تخلیه حرارت)

هرگونه ناهماهنگی بین این سه، مستقیماً در نما بروز می‌کند.

چرا هماهنگی نما با سازه حیاتی است؟

مسائل سازه‌ای مؤثر بر طراحی نما:

• محل ستون‌ها و تیرها

• کنسول‌ها و پیش‌آمدگی‌ها

• وزن متریال نما

• سیستم اتصال نما به سازه

• جابجایی‌های سازه‌ای (Drift)

اگر نما بدون توجه به این موارد طراحی شود:

• اتصالات غیراصولی

• ترک‌خوردگی

• شکست متریال

• یا حتی خطرات ایمنی

رخ می‌دهد.

اشتباه رایج: «سازه بعداً حل می‌شود»

این یکی از پرهزینه‌ترین تفکرات در پروژه‌های معماری است.

واقعیت:

هر تصمیم فرمی در نما، پیامد سازه‌ای دارد.

مثلاً:

• لوورهای سنگین → نیاز به زیرسازی خاص

• نماهای شیشه‌ای بزرگ → کنترل تغییرشکل سازه

• پوسته دوم → بار مرده و باد

نقش تأسیسات در طراحی نما (و بالعکس)

تأسیسات اغلب قربانی طراحی نمای صرفاً زیبایی‌محور می‌شوند.

موارد حیاتی تأسیساتی در نما:

• مسیر کانال‌های تهویه

• خروجی هوای گرم (اگزاست)

• محل یونیت‌های خارجی

• مسیر لوله‌ها و رایزرها

• تخلیه آب باران و کندانس

نادیده گرفتن این موارد منجر به:

• سوراخ‌کاری ناخواسته نما

• تغییر طرح در حین اجرا

• کاهش شدید کیفیت بصری

تعامل معمار و مهندس تأسیسات؛ چالش پنهان پروژه‌ها

در بسیاری از پروژه‌ها:

• تأسیسات بعد از نهایی شدن نما وارد می‌شود

• یا به‌صورت حداقلی در طراحی لحاظ می‌گردد

در حالی که:

نمای حرفه‌ای، از ابتدا باید تأسیسات‌پذیر طراحی شود.

طراحی هماهنگ نما؛ از فرم تا جزئیات اجرایی

1. هماهنگی در فاز مفهومی

• بررسی امکان‌پذیری فرم

• محدودیت‌های سازه‌ای

• مسیرهای اصلی تأسیسات

2. هماهنگی در فاز طراحی تفصیلی

• دیتیل اتصال نما به سازه

• عبور تأسیسات از پوسته

• لایه‌بندی دقیق نما

3. هماهنگی در فاز اجرا

• جلوگیری از تغییرات ناگهانی

• کاهش دستور کارهای اصلاحی

• کنترل کیفیت اجرا

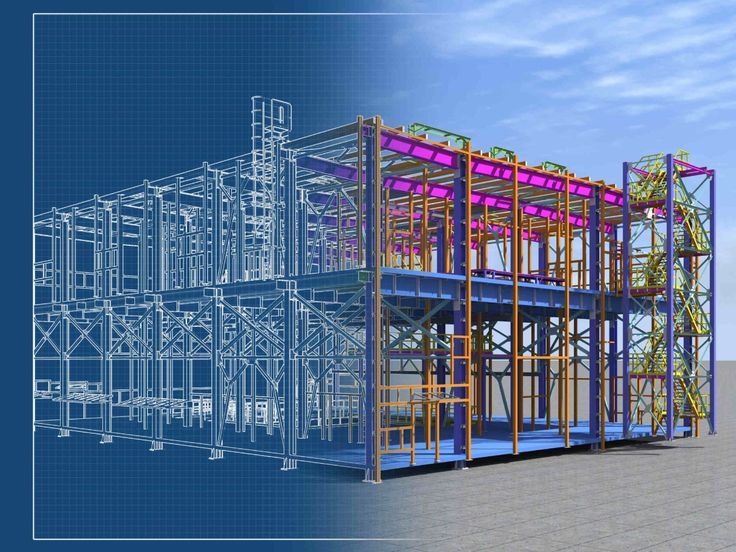

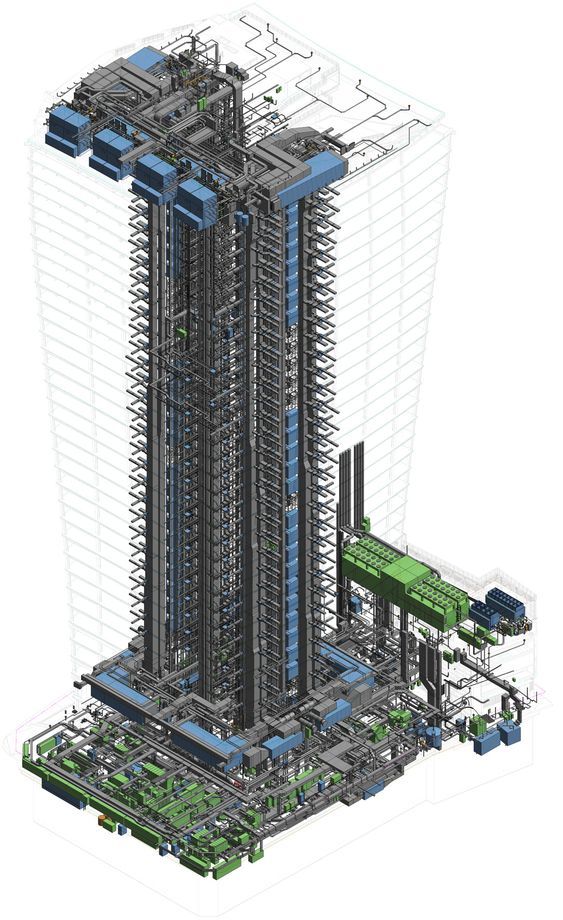

نقش BIM در هماهنگی طراحی نما

BIM دیگر یک انتخاب نیست؛
یک ضرورت حرفه‌ای است.

با BIM می‌توان:

• تداخل‌ها (Clash) را قبل از اجرا شناسایی کرد

• مسیر تأسیسات را دقیق دید

• دیتیل‌های نما را کنترل کرد

• هماهنگی تیم‌ها را مستند نمود

نما بدون BIM = ریسک بالا

مثال‌های رایج از ناهماهنگی در طراحی نما

• لوورهایی که جلوی خروجی هوا قرار می‌گیرند

• نمای سنگین بدون پیش‌بینی مهار سازه‌ای

• پنجره‌هایی که با کانال تأسیسات تداخل دارند

• پوسته دوم بدون مسیر نگهداری

• آبروهای نامرئی ولی ناکارآمد

تأثیر ناهماهنگی بر هزینه و زمان پروژه

نتایج مستقیم ناهماهنگی:

• دوباره‌کاری

• افزایش هزینه اجرا

• تأخیر در تحویل

• اختلاف بین تیم‌ها

• نارضایتی کارفرما

در بسیاری از پروژه‌ها،
بیش از ۲۰٪ هزینه اضافی ناشی از عدم هماهنگی بین‌رشته‌ای است.

تعامل تیمی؛ مهم‌تر از ابزار

حتی بهترین نرم‌افزارها هم بدون تعامل انسانی مؤثر نیستند.

اصول تعامل حرفه‌ای:

• جلسات هماهنگی منظم

• مستندسازی تصمیم‌ها

• احترام به محدودیت‌های هر رشته

• نگاه سیستمی به نما

نقش معمار به‌عنوان هماهنگ‌کننده

در پروژه‌های موفق:

معمار فقط طراح فرم نیست؛
مدیر یک سیستم پیچیده است.

او باید:

• زبان سازه را بفهمد

• منطق تأسیسات را درک کند

• و تصمیم‌های نما را آگاهانه بگیرد

آینده طراحی نما؛ یکپارچه یا شکست‌خورده

روند آینده:

• طراحی یکپارچه (Integrated Design)

• حذف مرزهای سنتی بین رشته‌ها

• تصمیم‌سازی مبتنی بر داده

• کاهش خطاهای انسانی

نمای آینده:

حاصل همکاری است، نه رقابت بین تیم‌ها.

جمع‌بندی نهایی

هماهنگی طراحی نما با سازه و تأسیسات:

• کیفیت معماری را بالا می‌برد

• هزینه‌ها را کنترل می‌کند

• زمان پروژه را حفظ می‌کند

• و از شکست‌های اجرایی جلوگیری می‌کند

نمای زیبا بدون هماهنگی،
در اجرا فرو می‌ریزد.
